安規認證新聞
- 2020Apr.27
- 【UL認證】UL1642
UL 1642:2013
Lithium Batteries
鋰電池
1.1這些要求涵蓋一次（不可充電）和二次（可充電）鋰電池用作產品中的電源。
1.2這些要求涵蓋旨在用於技術人員可更換或用戶可更換應用的鋰電池。
1.3 這些要求目的是降低鋰電池在用於產品時著火或爆炸的危險。
1.4 這些要求也傾向於降低用戶更換的 鋰 電池因著火或爆炸而對人身造成的危害。
1.5 這些要求包含鋰含量≤5g 鋰電池，對於含鋰含量大於 5g 的鋰電池，即使能滿足本規定，仍需進一步測試和檢查以確定是否能夠應用。
1.6 這些要求涵蓋鋰含量≤4g 而每個電芯含鋰≤1g 的鋰電池。電池含鋰含量>4g 或每個電芯金屬鋰量>1g 需要求做進一步測試和驗證以確定能否實際應用。
1.7 本要求不包括食入鋰電池及其組成物造成的有毒危害,也不包括當電池被切開時對人造成的傷害情況。

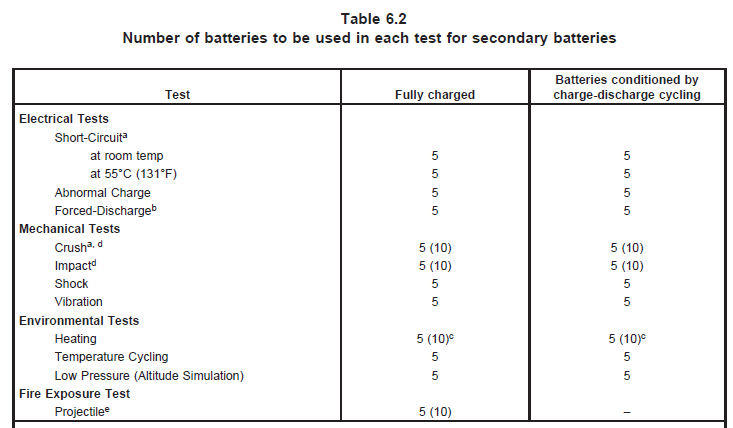

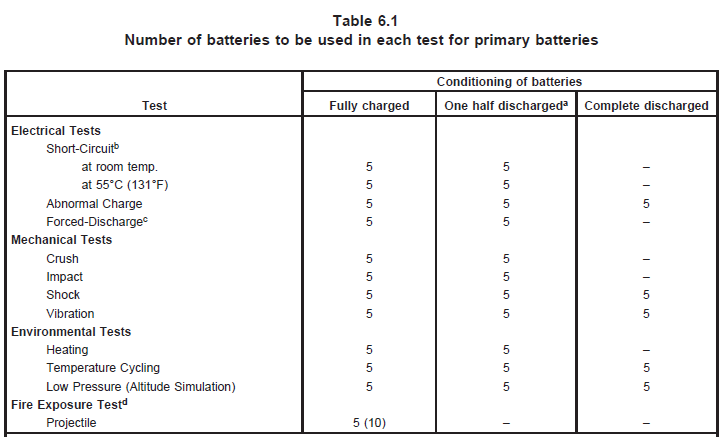

樣本數量
|
ELECTRICAL TESTS |
||
|
章節 |
測試項目 |
簡介 |
|
10 |
Short-Circuit Test 短路試驗 |
外部總阻值80 ±20 mΩ進行外部短路。测试應在20±5°C與55±5°C環境下進行。 |
|
11 |
Abnormal Charging Test 異常充電試驗 |
充電電流為製造商指定充電電流的3倍，並最少充電7小時以上 |
|
12 |
Forced-Discharge Test 強制放電試驗 |
使用外部總阻值80 ±20 mΩ之導線，進行強制放電試驗 p.s此測試適用於串聯多電芯的電池 |
|
MECHANICAL TESTS |
||
|
13 |
Crush Test 擠壓試驗 |
使用13±1 kN之下壓力，抵達後即釋放 |
|
14 |
Impact Test 撞擊試驗 |
將一直徑 15.8mm 的圓棒放在樣品中心， 讓重量 9.1Kg 的重物從 61 0mm 高度落到試樣上 |
|
15 |
Shock Test 衝擊試驗 |
三個相互垂直的面，每次施加150G, 3ms之衝擊力各三次 |
|
16 |
Vibration Test 振動測試 |
三個相互垂直的面，振幅維持0.8mm, 頻率10-55Hz, 1Hz/min, 在90min不超過100min內執行完成. |
|
ENVIRONMENTAL TESTS |
||
|
17 |
Heating Test 過溫測試 |
樣品在自然對流或強制對流烘箱中加熱，烘箱溫度以 5±2℃/min 速度升溫至 130℃，觀察10分鐘。 對於規定溫度高於100°C的電池，溫度範圍為廠商規定最高溫度再加30±2°C，但不超過170 ±2°C |
|
18 |
Temperature Cyc鋰ng Test |
|
|
19 |
Low Pressure (Altitude Simulation) Test 低壓試驗 |
樣品在壓力為 11.6Kpa、20±3℃條件下放置 6 小時
|
|
FIRE EXPOSURE TEST |
||
|
20 |
Projectile Test 噴射試驗 |
實驗電池置於中間直徑 4 英寸的孔並蓋有蓋板的平面桌上。蓋板由每英尺 20 孔的鋼絲網構成或 鋼絲 0.43mm.在試樣周圍安置一個每面 610mm寬、305mm高共 8 面的絲網屏風。金屬網由直徑 0.25mm金屬絲按每英寸 16-18 絲構成。樣品放在金屬網 上，蓋住桌中央的孔，然後進行加熱直至爆炸或至其被摧毀。爆炸的電池或電池的任何部分均不得穿透金屬絲網。 |
以上
若貴公司有需要任何服務請您聯繫我們，我們將竭誠為您服務！
